4.7 四連桿之解(2)

第二種解(B)

MATLAB的指令中，有一簡單的指令可以繪圖，即line(x,y)指令。只要利用four_link1()計算對應於桿2迴轉角之四點座標(即點B及C，Ａ與Ｂ固定)，將座標值餵入line(x,y)指令中之座標參數(x,y)內，即可進行繪圖。注意每一個位置之四連桿座標繪完後，必須回到原點，才能繪出閉路的連桿型式，例如A-B-C-D-A的程序。故原點Ａ在座標輸入參數項內需輸入兩次。

程式內容

利用MATLAB撰寫的程式four_link2內容如下：

程式範例4.7
function four_link2(theta2,r,mode)
% Program 4.5.2 to draw sets of 4-bar linkage
%Inputs:
%   theata2:angles of link 2, in degrees
%   r:row matrix for link lengths={r1 r2 r3 r4]
%   mode:+1/-1 for toggling position
% Example:
%        four_link2(0:5:360,[4 2 4.2 2.6],1)
% Author:D.S. Fon, BIME, NTU, Date:March 8,2006.
%
rr=r.*r;
d2g=pi/180;
theta=theta2'*d2g;
nn=length(theta);
Bx=r(2)*cos(theta);By=r(2)*sin(theta);
if abs(Bx-r(1))>0.01
    m=(rr(4)-rr(3)-rr(1)+rr(2))./(Bx-r(1))/2;
    mm=(m-r(1)).^2;
    p=By./(Bx-r(1));pp=p.*p;
    rootin=mm.*pp-(pp+1).*(mm-rr(4));
    arg=sqrt(rootin);
    Cy=((m-r(1)).*p+mode*arg)./(pp+1);
    Cx=m-p.*Cy;
else
    if abs(By)>0.01
        Cy=(rr(4)-rr(3)-rr(1)+rr(2))/(2*By);
    else
        Cy=0;
    end
    Cx=r(1)+mode*sqrt(rr(4)-Cy^2);
end
%theta3=atan2(Cy-By,Cx-Bx)/d2g;
%theta4=atan2(Cy,Cx-r(1))/d2g;
Bx=r(2)*cos(theta);By=r(2)*sin(theta);
for i=1:nn,
   if isreal(Cy(i))
      line([0 Bx(i) Cx(i) r(1) 0]',[0 By(i) Cy(i) 0 0]',...
       'marker','o');
   end
end
axis equal;

執行結果：

>>four_link2(0:10:360,[4 2 4.2 2.6],1)

圖4.15 執行four_link2(0:10:360,[4 2 4.2 2.6],1)之結果

由圖4.15可知，左側桿可以迴轉360度，右側桿則僅能作往返運動，故為曲柄搖桿機構。若使用grashof2函數進行測試，其結果如下：

>> [ans,b]=grashof2([4 2 4.2 2.6])
ans =
Crank-Rocker linkage with rotating crank.
b =
  6

其結果與實際繪圖的情況一致。故通常在繪圖之前，可以利用grashop2這個函數進行測試。立即能收到事半功倍之效。

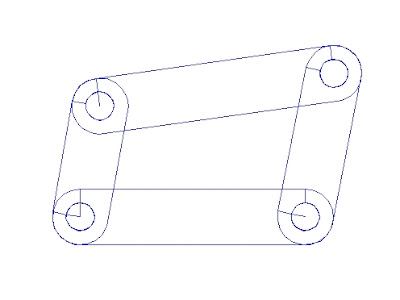

設利用上述之draw4links2指令，設桿二之水平角度為80度，則可執行得到如下之結果：

>> draw4links2(4,2,4.2,2.6,80);
